電站中電動葫蘆的上升/下降控制回路故障分析

編輯：凌鷹起重機械瀏覽：4627 添加時間：2018-04-29 08:52:47

故障現象: 主廠房橋機電動葫蘆在操作過程中出現上升( 下降) 無法動作。

原因分析及處理: 由于葫蘆上升( 下降) 的動作主要依靠接觸器使電機的正反轉來實現，故應考慮電源故障或控制元件故障。所以在故障處理時考慮: 1) 測量控制回路電源是否正常為 AC 48V; 2) 上升( 下降) 限位器是否誤動作導致控制回路斷開; 3) 是否有超載現象導致載荷限制動作; 4) 控制元件是否故障，如繼電器輔助觸點是否有松動、接觸不良、生銹等現象。在對以上各條原因分析排查中，發現接觸器損壞( 或燒損) 為主要原因，而其損壞的要因應為上升和下降控制回路無互鎖，若在操作上升回路的同時誤操作下降回路，則導致上升和下降的接觸器同時勵磁，長時間將造成接觸器的損壞( 或燒損) 。因此，我們在上升和下降回路中分別串入下降接觸器( AK2) 和上升接觸器( A-K1) 的常閉輔助觸點，當操作上升( 或下降) 回路時，使另一條回路處于無法接通狀態，從而實現了電動葫蘆上升和下降控制回路的相互閉鎖功能，保護了設備，防止了人員誤操作。

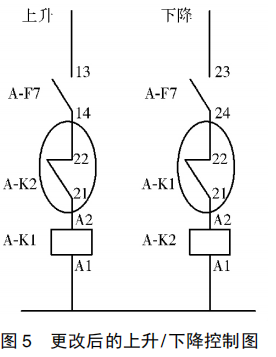

建議: 由于橋機電動葫蘆一般在檢修期使用較多，平時多為停機狀態，其廠房內震動較大，所以要注意日常維護，檢查元器件是否動作良好，有無銹蝕、接線松動等現象，并及時處理。更改其上升/下降控制圖，如圖 5。

?
